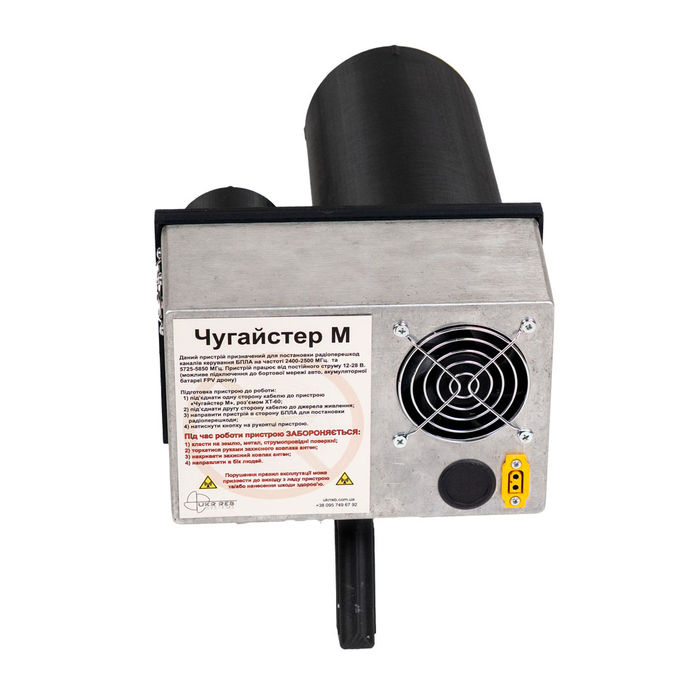

ЗАСІБ РАДІОПЕРЕШКОД «ЧУГАЙСТЕР-М»
Пройшов кодифікацію Міністерства Оборони України. Номенклатурний номер НАТО 5865-61-018-5999. Даний пристрій призначений для індивідуального захисту військовослужбовців від ураження дронів типу DJI Mavic на частотах керування 2400-2500 МГц, 5725-5850 мГц.
Даний пристрій призначений для постановки радіоперешкод каналів керування БПЛА (MAVIC) на частотах 2400-2500 МГц. та 5725-5850 МГц. Пристрій працює від постійного струму 12-28В. (можливе підключення до акумуляторної батареї FPV дрону), має активне охолодження.
Пристрій працює з направленими антенами. По горизонту ці антени охоплюють 60 градусів, по вертикалі охоплюють близько 40 градусів.
Дальність роботи: до 1000 метрів.
«Чугайстер М» має дві смуги завад:
1. Частота: 2400-2500 МГц. Потужність модуля: 40 Вт. Тип антени: Спіральна
2. Частота: 5725-5850 МГц. Потужність модуля: 40 Вт. Тип антени: Спіральна
Використовуються високоякісні модулі з GAN транзистором та циркулятором.
Електроживлення:
від комплектного АКБ 28 В. 20Аг– до 2 годин;
від АКБ FPV (6s2p – 8000 mAh) – до 30 хвилин;
діапазон напруги постійного струму, в якому забезпечується працездатність засобу радіоперешкод 12(-1+3)В та 24(-2+4)В.;
номінальна потужність, споживана засобом радіоперешкод не більше 360Вт.;
Охолодження: активне;
Корпус: метал, пластик(захисні кожухи антен);
Габаритні розміри та вага:
· ширина (не більше) – 230 мм.
· висота (не більше) – 300 мм.
· довжина (не більше) – 415 мм.
· вага (не більше) – 4,15 кг
Радіоподавлення системи управління БпЛА мультироторного типу DJI Mavic (з підсилювачем Alientech) подавлено на дальності 500м.
Умови тестування:
відстань від пульта керування під час тестування – 3000 м.
висота польоту – 50м.
Комплект поставки:
Засіб радіоперешкод “Чугайстер”– 1шт.
Кабель електроживлення – 1 шт.
АКБ 28 В 20 Аг – 1 шт.
Упаковка Виробу РЕБ
Зарядний пристрій 28 В 5 А
Настанова щодо експлуатації.
Паспорт.
