РЕБ “GUROK-M ANTI DRON” ЗР.1212245.001-02 (6 СМУГ ЗАВАД)

Засіб радіоперешкод “Gurok Anti Dron” ЗР.121245.001-02 забезпечує постановку активних радіоперешкод каналу управління БпЛА мультироторного типу “FPV” (камікадзе).

Засіб радіоперешкод “Gurok Anti Dron” ЗР.1212245.001-02 використовується для забезпечення захисту броньованої, легко броньованої техніки та особового складу на передових позиціях.

Дана система створює захисний «купол», блокуючи сигнал керування БПЛА.

Смуги завад: "Gurok-M Anti Dron" має 6 смуг завад

1. Частоти: 250-320МГц. Потужність модуля: 40 Вт. Тип антени: Квадрифіляр

2. Частота: 320-400МГц. Потужність модуля: 40 Вт. Тип антени: Квадрифіляр

3. Частота: 500-600 МГц. Потужність модуля: 40 Вт. Тип антени: Квадрифіляр

4. Частота: 2100-2250 МГц. Потужність модуля: 50 Вт. Тип антени: Конюшина

5. Частота: 2250-2400 МГц. Потужність модуля: 50 Вт. Тип антени: Конюшина

6. Частота: 2550-2700 МГц. Потужність модуля: 50 Вт. Тип антени: Конюшина

Використовуються високоякісні модулі з GAN транзистором та циркулятором.

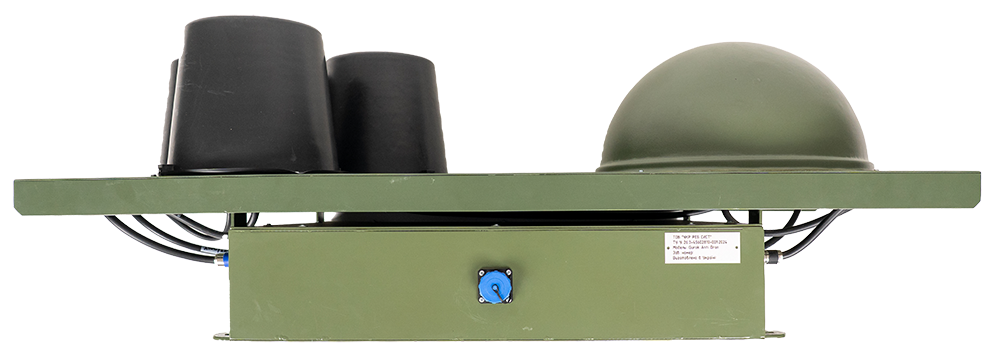

На антенному блоці розміщені 4 антени, які накриті захисними кожухами, та 2 виносні антени. Передавальний блок приєднаний до антенного блоку, що створює одну міцну конструкцію, яка забезпечує надійність пристрою в складних бойових умовах. Блок має активне охолодження;

Блок керування та індикації має кнопку ввімкнення/вимкнення пристрою(всі смуги вмикаються одночасно), лампочку індикації роботи. Також на блоці знаходиться модулі візуальної індикації роботи кожної смуги завад. Ви можете контролювати чи смуга завад працює, чи вона вийшла з ладу;

Комплекс виготовлений з листової сталі, вкритий порошковою фарбою, захисні кожухи антен - пластик.

Електроживлення:

• Діапазон напруги постійного струму, в якому забезпечується працездатність засобу радіоперешкод - 12(-1+3)В та 24(-2+4)В.;

• Діапазон напруги змінного струму з f = (50 ± 1) Гц, в якому забезпечується працездатність - 220(± 10)В.;

Загальна потужність ВЧ випромінювання: 260w;

Споживання: 1000W;

Охолодження: активне;

Корпус: метал, пластик(захисні кожухи антен);

Габаритні розміри: Д/Ш/В: 975/ 1100/ 395;

Вага :62Кг.

Комплекс виготовлений з листової сталі, вкритий порошковою фарбою, захисні кожухи антен - пластик.

Умови тестування:

• Відстань від пульта керування під час тестування – 3000 м. (використано виносну направлену антену, типу Хвильовий канал з підсилення 8-10 dBi, з підвісом антени 8 м.)

• Висота польоту – 50м.

Ефективна дальність радіоподавлення “Gurok Anti Dron”:

• БпЛА мультироторного типу FPV з протоколом керування TBS не менше 110 м.

• БпЛА мультироторного типу FPV з протоколом керування ELRS не менше 30 м.

Комплект поставки “Gurok-M Anti Dron” ЗР.121245.001-02

1. Засіб радіоперешкод “Gurok Anti Dron” ЗР.1212245.001-02 - 1 шт.

2. Блок керування та індикації - 1 шт.

3. Інвертор 12 В (визначається договору) - 1 шт.

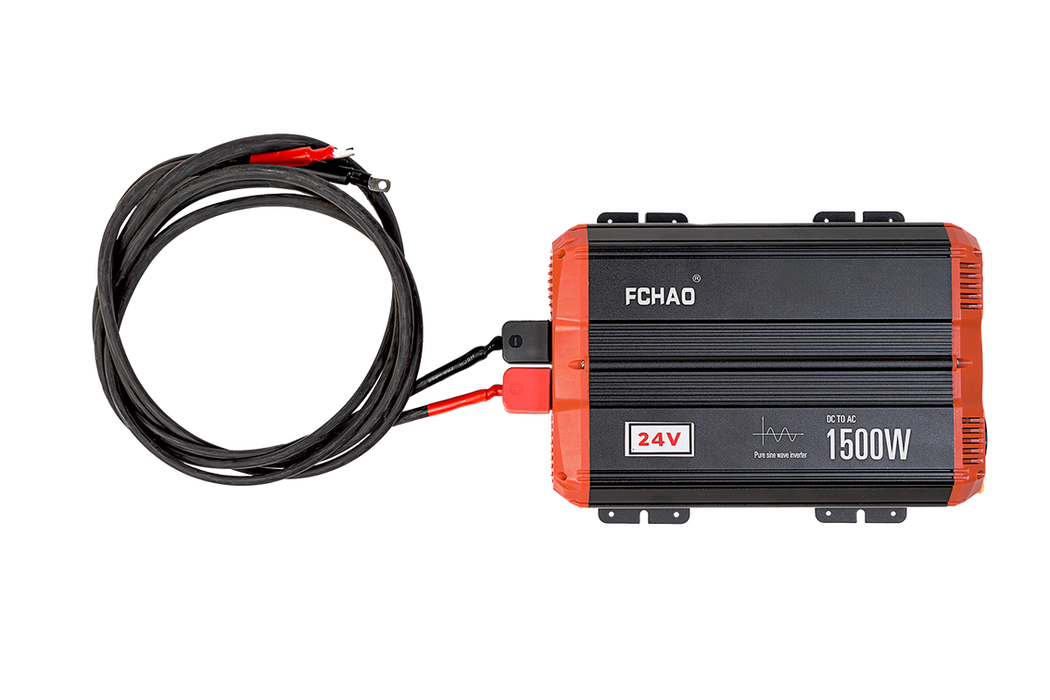

4. Інвертор 24 В (визначається договору) - 1 шт.

5. АКБ 100Ah (визначається договору)- 1 шт.

6. Зарядний пристрій (визначається договору) - 1 шт.

7. З’єднувальний кабель - 1 шт.

8. Упаковка.

9. Настанова щодо експлуатації.

10. Паспорт
